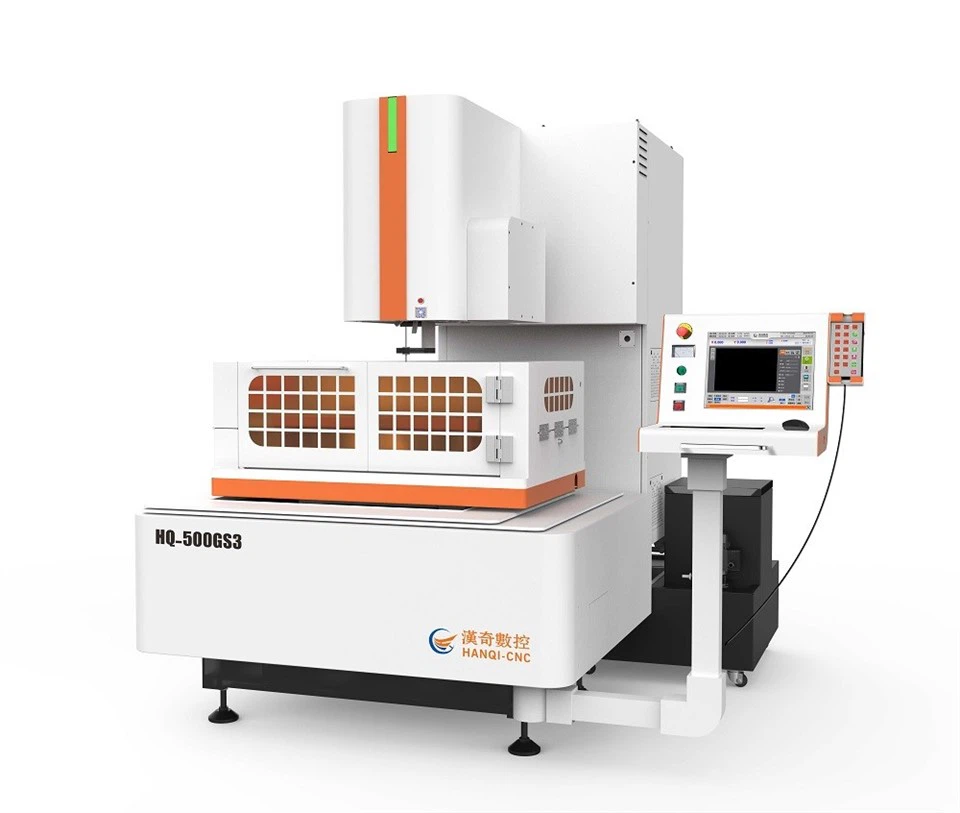

Mesin EDM Potongan Wayar Bersepadu Servo

1. Kehilangan wayar molibdenum ultra rendah

2. 150000mm ² Tiada kehilangan wayar, pendapatan tambahan untuk anda

3. (Keadaan pemotongan: 9000 mm ²/ H|cecair pemotong berasaskan air|keluli|ketinggian bahan kerja 60mm)

4. Kecekapan pemotongan maksimum: melebihi 300 mm ²/ Min atau ke atas

5. Kekasaran permukaan optimum: Ra Kurang daripada atau sama dengan 0.6 μ M

6. Struktur bersepadu seluruh mesin

7. Menyokong pengaturcaraan kod G

8. Gunakan wayar molibdenum untuk memproses bahan kerja

1. Tuangan gred yang sama dalam industri alat mesin Switzerland, struktur jenis C (HT250)

2. Paksi XY menggunakan rel panduan skru plumbum tahap Taiwan HIWIN P

3. Paksi X dan Y dikawal oleh motor servo (motor dan pemacu Panasonic)

4. Paksi U, V dan Z dikawal oleh motor stepper hibrid (disesuaikan oleh Hanqi)

5. Sistem pelinciran manual untuk rel panduan skru (pam pelinciran manual)

6. Standard ± 6 darjah struktur pemotongan tirus, pilihan ± 12 darjah struktur pemotongan tirus;

7. Meja kerja karat dan anti-karat (disesuaikan oleh Hanqi)

8. Sistem Windows 7 dilengkapi dengan sistem CNC yang dibangunkan secara bebas oleh Hanqi

9. Komputer kawalan industri bersepadu (disesuaikan oleh Hanqi)

10. Stesen operasi komputer boleh berputar 90 darjah untuk operasi mudah

11. Reka bentuk bersepadu kabinet elektrik utama (dengan jejak yang lebih kecil)

12. Litar pemesinan nyahcas yang dibangunkan secara bebas oleh Hanqi

1) Pengerusi telah bekerja di Kilang Alat Mesin Hanchuan di China (1986-2005), memfokuskan pada bidang pemesinan elektrik selama hampir 40 tahun;

2) Syarikat itu ditubuhkan pada tahun 2005, dengan kilangnya terletak di Zon teknologi Tinggi Suzhou, China, meliputi kawasan seluas 20000 meter ²;

3) Ia adalah perusahaan berteknologi tinggi di Wilayah Jiangsu dan perusahaan khusus, halus dan inovatif di Wilayah Jiangsu;

4) Dengan lebih 80 pekerja dan hampir 20 kakitangan penyelidikan dan pembangunan, ia adalah perusahaan berorientasikan pengeluaran penyelidikan dan pembangunan;

5) Laksanakan sistem pengurusan kualiti ISO9001 dan gunakan sistem tiga koordinat Carl Zeiss untuk ujian ketepatan komponen alat mesin;

6) Pada tahun 2016, kami terlibat dalam kerjasama produk dengan Beijing Agie Charmilles Industrial Electronics Co., Ltd;

Apakah Pemesinan EDM?

Pemesinan nyahcas elektrik, EDM, ialah proses pembuatan di mana bahan dikeluarkan daripada bahan kerja menggunakan jujukan cepat nyahcas arus elektrik antara elektrod yang ditenggelami dalam cecair dielektrik. Proses ini digunakan untuk mengeluarkan bahagian yang mustahil untuk dimesin. Memandangkan EDM tidak menggunakan daya mekanikal untuk mengeluarkan bahan, ia dianggap sebagai bukan tradisional.

EDM ialah proses yang sangat tepat yang sesuai untuk membentuk bentuk yang kompleks dan rumit serta mampu membentuk logam keras seperti titanium. Bahan yang dibentuk menggunakan EDM mestilah konduktif elektrik untuk proses itu berjaya.

Elektrod bahan kerja, anod, mesin EDM disambungkan ke terminal positif bekalan kuasa DC manakala elektrod alat, katod, disambungkan ke terminal negatif. Elektrod terendam dalam cecair dielektrik dan dipisahkan oleh jurang percikan. Percikan menjana haba elektroterma yang melampau dalam zon jurang percikan, yang mencairkan dan mengewapkan bahagian permukaan bahan kerja, satu proses yang dikenali sebagai hakisan percikan.

Proses pemesinan wayar EDM, alternatif kepada pemesinan EDM sinker, berfungsi sama seperti gergaji jalur kayu menggunakan wayar untuk proses pemotongan. Dawai, diperbuat daripada tembaga atau loyang, mempunyai pelepasan elektrik voltan tinggi yang melaluinya yang membolehkan wayar memotong ketebalan bahan kerja.

Wayar dalam pemesinan wayar EDM mencipta percikan dalam air ternyahion di mana kekonduksian dikawal ketepatan. Air menyejukkan bahan dan membasuh bahan yang dikeluarkan dengan cecair dielektrik bersih yang sentiasa dipam ke dalam proses untuk membuang sisa buangan.

Suhu ekstrem proses EDM dengan cepat mengeluarkan bahan berlebihan daripada bahan kerja melalui pengewapan dan pencairan atau hakisan percikan. Logam cair dikeluarkan sebahagiannya. Apabila potensi elektrik ditarik balik, saluran plasma tidak lagi dikekalkan dan menghasilkan tekanan atau gelombang kejutan apabila ia runtuh. Ini mengosongkan bahan cair membentuk kawah bahan yang dikeluarkan dari sekitar tapak percikan.

Bahan dikeluarkan melalui pembentukan gelombang kejutan apabila saluran plasma runtuh akibat pemberhentian potensi elektrik di mana bahan kerja dibuat positif dan alat negatif. Apabila elektron menyerang bahan kerja, kawah terbentuk oleh pemanasan, pencairan, dan penyingkiran bahan apabila ion positif menyerang alat yang mengakibatkan kehausan alat.

Pemesinan nyahcas elektrik memerlukan banyak kuasa. Penjana yang digunakan untuk proses tersebut mestilah mampu membekalkan kuasa yang diperlukan agar proses berjalan dengan cekap dan berjaya. Mereka dipilih mengikut keupayaan mereka untuk menjana parameter kuasa proses.

Alat mesin EDM (DIE SINKER)/WIRE EDM digunakan secara meluas dalam pelbagai industri, seperti perkakas rumah Digital, pembuatan automotif, peralatan perubatan, pembungkusan semikonduktor, industri acuan, aeroangkasa, industri aluminium, lekapan bilik mandi, pembuatan tentera, dll.

SUZHOU HANQI CNC PERALATAN CO.,LTD.telah ditubuhkan pada tahun 2005, mengkhusus dalam pengeluaran dan penyesuaian pelbagai mesin nyahcas elektrik CNC ketepatan(EDM) dan mesin pemotong EDM wayar CNC(WEDM) selama lebih 30 tahun. Tuangan alat mesin, sama seperti jenama Switzerland, telah menjalani semua pemeriksaan komponen utama menggunakan penguji koordinat Zeiss Jerman dan telah bekerjasama dengan teknologi Switzerland untuk memastikan ketepatan dan kestabilan mesin EDM. Mesin CNC Hanqi(EDM/WEDM) digunakan secara meluas dalam pelbagai industri, termasuk pembuatan acuan, pembuatan automotif, teknologi cip, peralatan perubatan, elektronik, elektrik, perkakasan, plastik, dll. Hanqi CNC telah bekerjasama dengan beberapa jenama terkenal dunia, termasuk THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC ,KNUTH dsb. Kilang kami mempunyai pensijilan berwibawa antarabangsa yang berkaitan seperti ISO9001, IS014001, CE, UL, ETL, dll. Produk kami mempunyai keberkesanan kos yang tinggi dan telah dieksport ke lebih 30 negara dan wilayah di seluruh dunia. Dengan alatan mesin berkualiti tinggi dan berketepatan tinggi (Industri terkemuka dalam ketepatan pemesinan MS-WEDM/EDM), kami boleh memproses komponen yang sangat kompleks dan telah digemari oleh pelanggan dari pelbagai negara, sekali gus mengumpul sejumlah besar domestik dan berkualiti tinggi. pelanggan koperasi jangka panjang asing.
